Que ce soit pour changer la batterie ou modifier la coque et les boutons de votre manette Playstation Dualshock, il vous faudra apprendre à la démonter.
Nous avons réalisé l’exercice sur une Dualshock v2 de PS4 pour adapter des accessoires commandés chez Draw My Pad, nous en profitons pour rédiger un tutoriel photo.
Règle N°1 : Pour un travail soigné, il faut un espace de travail propre et organisé. Faites de la place autour de vous.

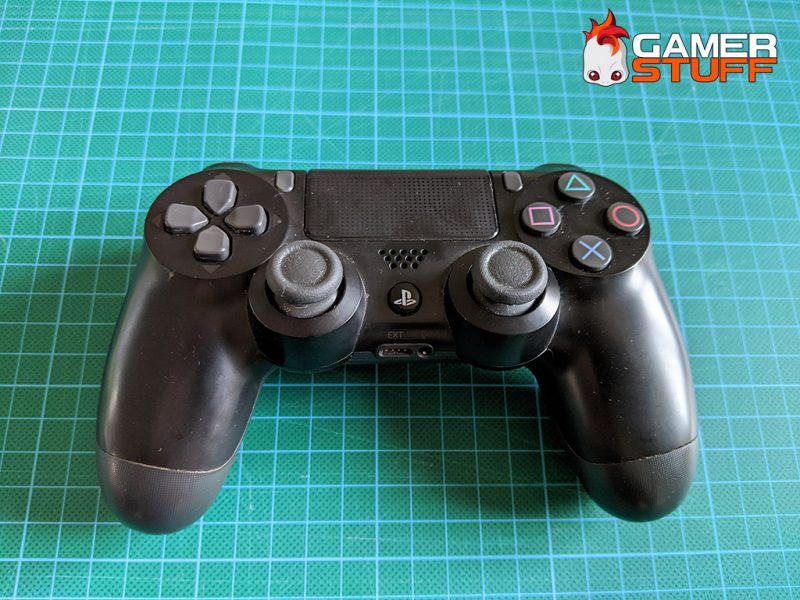

Se munir d’une Dualshock 4 V2
Ici nous prendrons une manette de PS4 slim avec quelques heures (jours ?) de jeu.
Les PS4 slim sont les premiers modèles de Playstation 4 à être livrés avec de nouveaux modèles de manettes. Les tout premiers étant appelé « v2 – Gen 4 ».
En effet, en Europe il existe 2 modèles de manettes PS4 : la CUH ZCT1E que l’on appelle v1 et la CUH ZCT2E que l’on nomme V2.
La dernière lettre désigne le pays : E pour Europe, U pour US et J pour Japon.
Alors que la version 1 a connu 3 générations de manette différentes (ge1, gen 2, gen3), la version 2 est complètement remaniée par Sony : dimensions, circuit de recharge, gâchettes, architecture intérieure.
Il est donc primordial que vous sachiez quel modèle vous avez en votre possession afin d’adapter les bonnes coques ou boutons lors d’une commande.

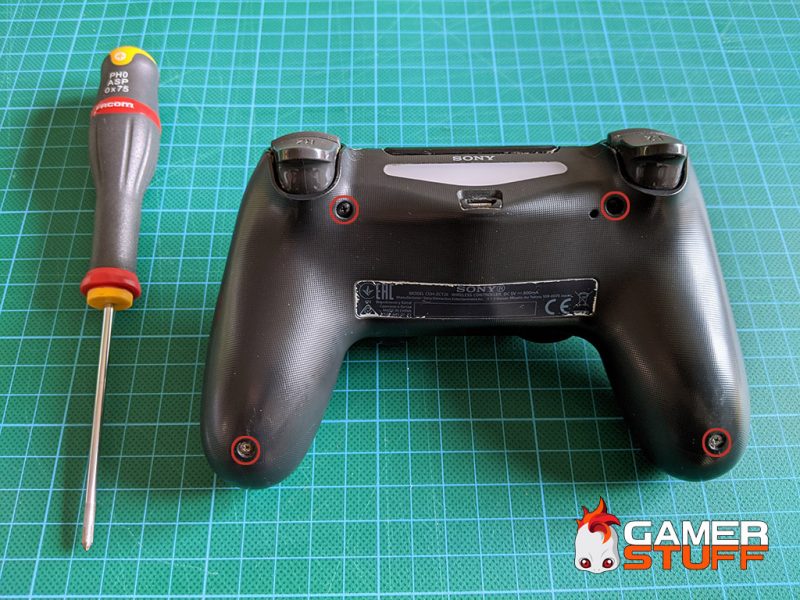

Dévisser la coque arrière
La première opération est plus simple que sur Xbox (voir tutoriel « Démonter une manette Xbox One »), 4 vis sont directement accessibles à l’arrière de la manette.
- A l’aide d’un tournevis Philips #00 (type Facom lame Phillips ASP – PH0 – Dimensions 0 x 75 mm), dévisser ces 4 vis de 6,0 mm qui maintiennent la coque arrière de la dualshock (voir ronds rouges sur la photo).
Retirer la coque arrière
Maintenant que les vis sont retirées, il va à présent falloir déclipser les 2 coques.
Procédez par étape, un côté de la manette à la fois, exemple ici le côté droit :
- Pincez le côté droit de la manette de façon à créer un interstice.
- Insérer un outil en plastique (type palette pour démonter les téléphones) dans cette ouverture.
- Faites glisser l’outil le long de l’ouverture jusqu’à atteindre le joystick droit.
- Faites pivoter l’outil de façon à ouvrir la coque.
- Répétez ces opérations pour le côté gauche.

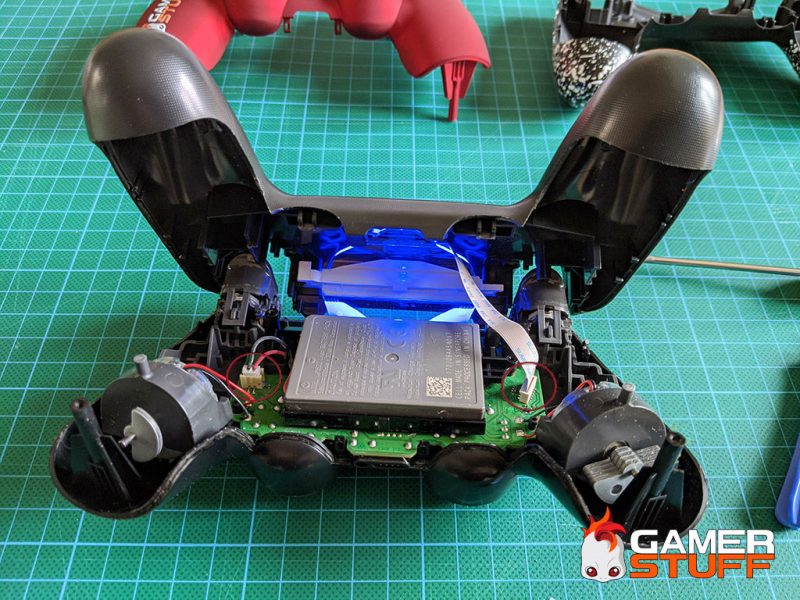

Ouvrir la manette
Pour ouvrir la manette il faudra être prudent et ne pas tout arracher comme un sauvage.
- Insérer l’outil en plastique dans la fente crée à l’étape précédente et remonter jusqu’aux boutons « Share » et « Options ».
- Actionner l’outil pour finaliser l’ouverture des 2 coques.
- Séparez les deux parties de la coque de la manette en faisant bien attention de ne pas détériorer la nappe qui relie la carte mère au connecteur USB.
- Pour la débrancher, il suffit de tirer dessus délicatement au niveau du connecteur de la carte mère.
A noter : sur certains modèles, il arrive que les 2 ressorts de gâchettes et l’extension en plastique du bouton Reset sautent.

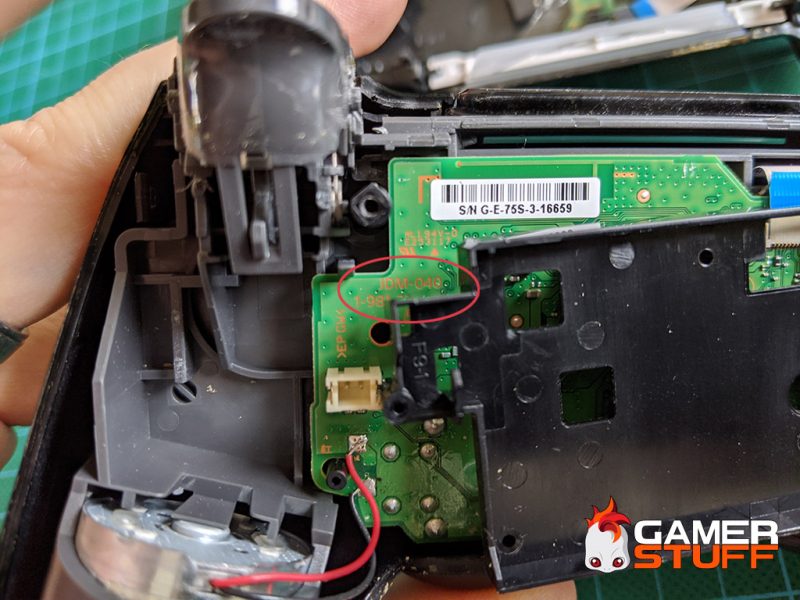

Trouver le numéro de carte mère d’une Dualshock
C’est à cette étape que vous allez pouvoir déterminer précisément de quel modèle de Dualshock vous disposez.
Pour cela il vous suffit de :
- retirer la batterie en détachant le connecteur d’alimentation (voir photo étape 3). Allez-y doucement sur le connecteur, ça reste fragile !
- déclipser un des côté du support à l’aide d’un objet pointu.
Ici nous disposons bien d’une modèle de manette PS4 JDM-040 connue comme étant les premières versions de Dualshock 4 v2.
Pour changer les coques et boutons d’une manette v2, inutile de retirer le support de batterie, reclipser-le correctement.
A noter : sur les premiers modèles, il faudra le retirer pour accéder au clapet de la nappe du pavé tactile.

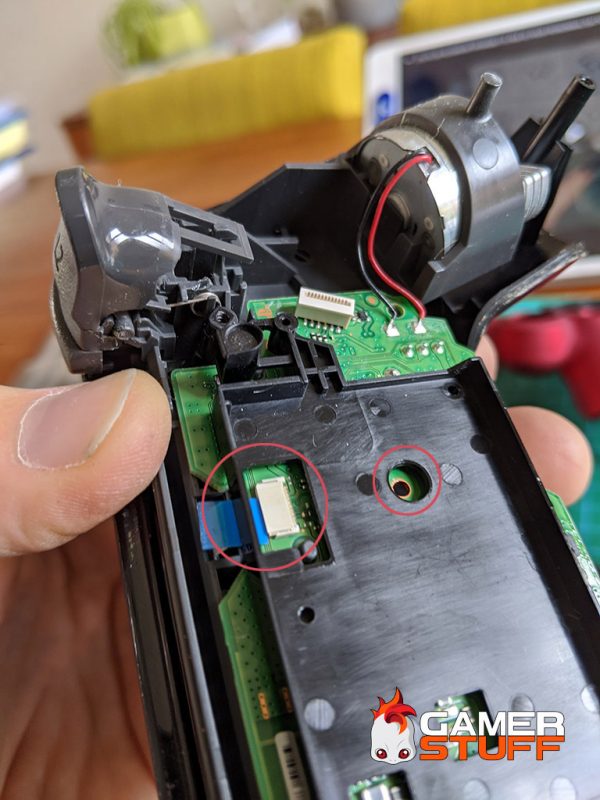

Démonter la carte mère de la manette DualShock 4
Pour changer la coque avant, les boutons ou les sticks analogiques, il vous faudra retirer la carte mère. Pour cela, c’est très simple.
- Dévissez la vis cruciforme #00 6mm que vous voyez à travers le support de batterie.
- Déclipser délicatement la nappe du pavé tactile en tirant doucement avec une pince plate sur la languette bleue
A noter : sur les premiers modèles, pensez à ouvrir le petit clapet avant de chercher à retirer la nappe.

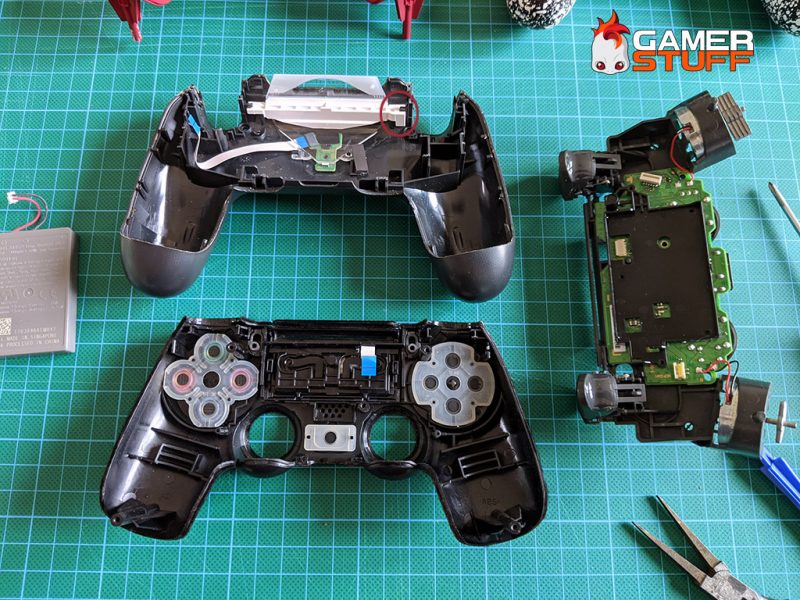

Séparer les morceaux
- En pinçant les côtés de la carte mère de la main gauche et ceux de la coque arrière de la main droite (ou inversement si vous êtes gauché, ou RAF si vous êtes ambidextre), retirez doucement l’ensemble carte mère/vibreur/sticks.
Voilà… Vous pouvez dès à présent modifier vos boutons, vos sticks ou votre coque avant.

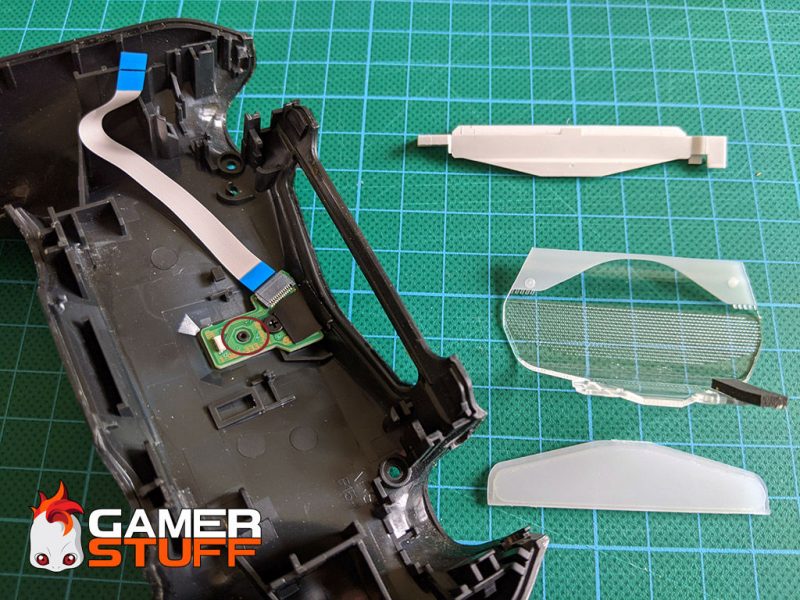

Démonter la carte d’alimentation USB
Pour changer la coque arrière de votre Dualshock 4 v2, il vous faudra également démonter la carte d’alimentation USB vissée dessus. Pour cela il suffit de :
- faire glisser le côté droit du plastique blanc (voir photo étape 6) vers le haut avec l’outil plastique. C’est ce morceau de plastique qui maintient l’ensemble des plastiques empêchant l’accès à la vis.
- Utilisez le même tournevis #00 pour retirer cette dernière vis.
Voilà, vous savez à présent démonter une dualshock 4 v2. Pour la remonter il suffit de faire la même chose en sens inverse, en faisant bien attention à ne pas pincer les nappes ou foirer les pas de vis en remontant les éléments.
Pensez à bien repasser la nappe d’alimentation au travers du trou prévu à cette effet sur le devant de la carte mère.
Important
Pour ceux qui préfèrent une vidéo, Draw My Pad a réalisé un excellent tuto.
